PVDF管(聚偏氟乙烯管)，分子链间排列紧密，有较强的氢键，天性耐燃，结晶度65%~78%，长期使用温度－40～150℃。其突出特点是机械强度高，耐辐照性好，可在户外长期使用，无需保养。具有良好的化学稳定性，在室温下不被酸、碱、强氧化剂和卤素所腐蚀，广泛应用于石油化工、电子电气、钢厂酸洗、酸碱液的输送。
镇江荣诚管业有限公司生产各类化工防腐管道，深耕优品优质的防腐管道行业产品的研发生产，为客户提供满意的产品。工厂自主品牌“荣诚星”，是PVDF、PP、FRPP、PPH、MPP、PE、HDPE管道、管件、板材、阀门领域的老牌企业，提供多个领域行业的工程管道、工艺管道的一站式服务，从生产、制作、销售、安装、售后，层层把关，为客户提供满意的服务。
PVDF管、管件物化性能参数：
|
性能项目
|
试验条件[状态]
|
测试方法
|
测试数据
|
数据单位
|
|
基本性能
|
熔体流动速率
|
230℃,5000g
|
JIS K-7210
|
20
|
G/10min
|
|
物理性能
|
比重
|
30℃
|
ASTM D-792
|
1.78
|
g/ml
|
|
模具收缩率
|
|
注塑
|
2.6(230)
|
%
|
|
机械性能
|
肖氏硬度
|
|
ASTM D-2240
|
78
|
D scale
|
|
拉伸模量
|
5mm/min
|
ISO R-527
|
2280
|
MPa
|
|
拉伸屈服强度
|
50mm/min
|
ISO R-527
|
59
|
MPa
|
|
断裂伸长率
|
50mm/min
|
ISO R-527
|
60
|
%
|
|
挤压强度
|
1.5mm/min
|
ASTM D-695
|
80
|
MPa
|
|
弯曲强度
|
1.5mm/min
|
ASTM D-790
|
62
|
MPa
|
|
IZOD缺口冲击强度
|
|
ASTM D-256
|
10
|
KJ/m2
|
|
拉伸屈服强度
|
5mm/min
|
ISO R-527
|
53
|
MPa
|
|
弯曲模量
|
1.5mm/min
|
ASTM D-790
|
1540
|
MPa
|
|
压模
|
1.5mm/min
|
ASTM D-695
|
1320
|
MPa
|
|
洛氏硬度
|
|
ASTM D-785
|
116
|
R scale
|
|
电气性能
|
体积电阻率
|
|
JIS K-6723
|
1015
|
Ω.cm
|
|
热性能
|
熔点
|
240℃,S.R.50S-1
|
Capirograph
|
12000
|
Poise
|
|
热变形温度
|
0.45MPa
|
ASTM D-648
|
156
|
℃
|
|
Critical shear vate of melt fracture
|
240℃
|
Capirograph
|
1000
|
S-1
|
|
热变形温度
|
1.82MPa
|
ASTM D-648
|
100
|
℃
|
|
线性热膨胀系数
|
30-80℃
|
TMA
|
17
|
10-5/℃
|
|
维卡软化温度
|
1000g lead
|
ASTM D-1526
|
174
|
℃
|
|
Die sweel
|
240℃,S.R.50S-1
|
Capirograph
|
1.30
|
|
|
其它性能
|
Tm
|
10℃/min
|
DSC
|
177
|
℃
|
|
Tc
|
10℃/min
|
DSC
|
142
|
℃
|
|
ぅinh
|
DMF30℃
|
|
0.85
|
dl/g
|
|
Tc
|
10℃/min
|
DSC
|
56
|
J/g
|

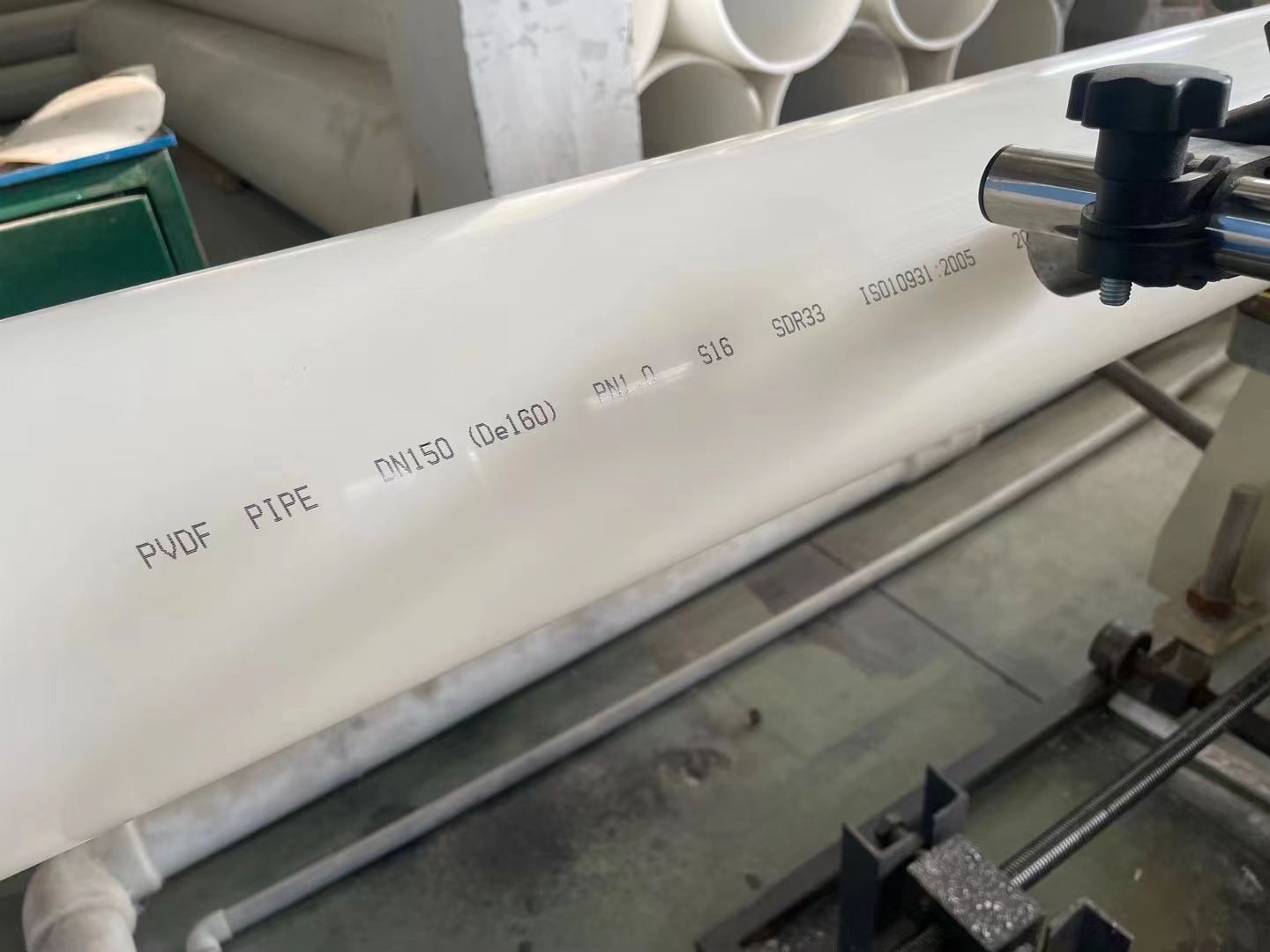

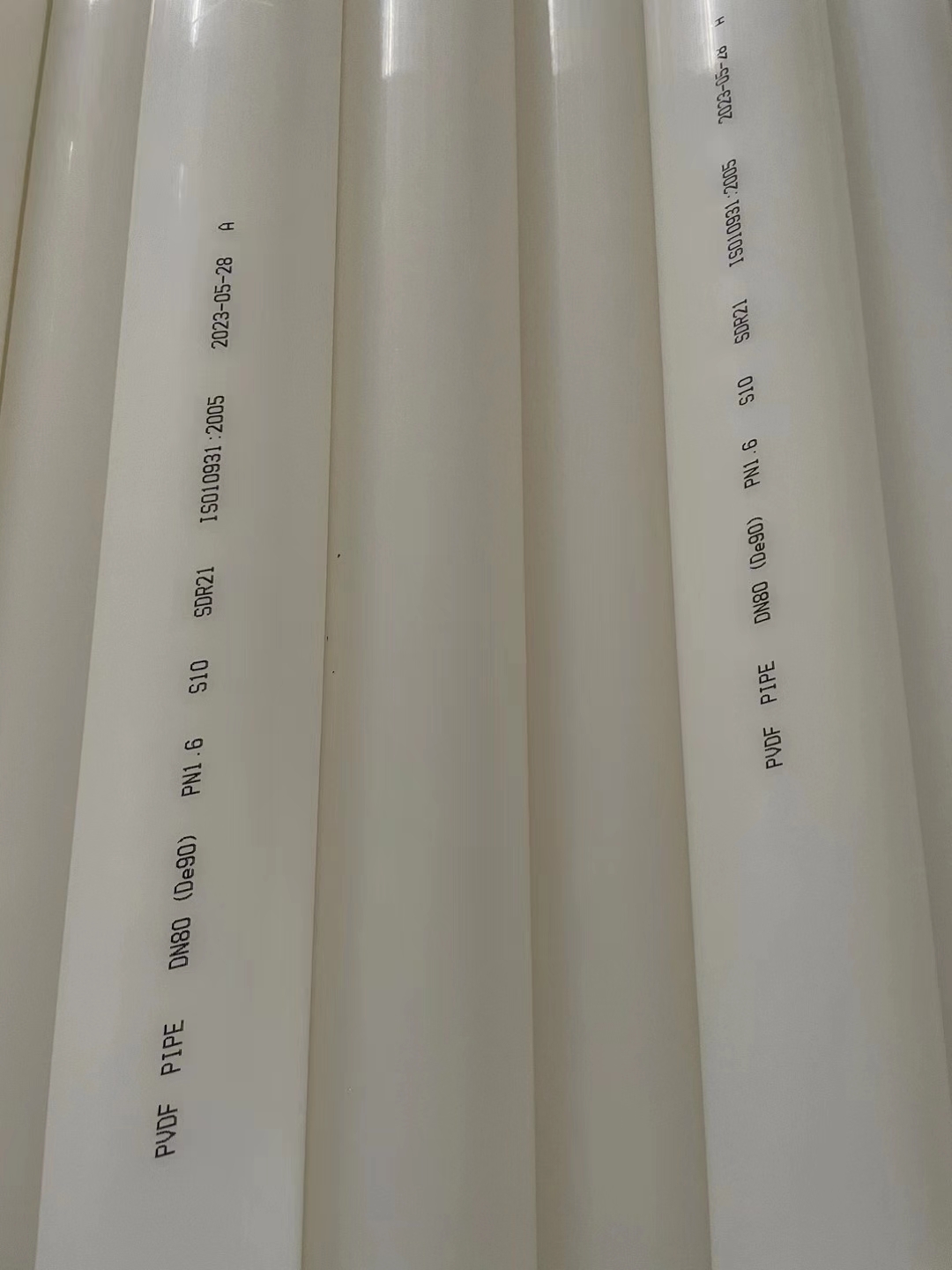

PVDF管规格表：
|
规格
|
风管
|
SDR33 PN1.0
|
SDR21 PN1.6
|
|
壁厚(mm)
|
重量（ka/m）
|
壁厚(mm)
|
重量（ka/m）
|
壁厚(mm)
|
重量（ka/m）
|
|
20
|
|
|
|
|
1.9
|
0.21
|
|
25
|
|
|
|
|
1.9
|
0.27
|
|
32
|
|
|
|
|
2.4
|
0.44
|
|
40
|
|
|
|
|
2.4
|
0.55
|
|
50
|
|
|
|
|
3.0
|
0.85
|
|
63
|
|
|
2.5
|
0.93
|
3.0
|
1.09
|
|
75
|
|
|
2.5
|
1.11
|
3.6
|
1.55
|
|
90
|
|
|
2.8
|
1.48
|
4.3
|
2.22
|
|
110
|
3.0
|
1.94
|
3.4
|
2.20
|
5.3
|
3.32
|
|
125
|
3.0
|
2.21
|
3.9
|
2.84
|
6.0
|
4.24
|
|
140
|
3.0
|
2.49
|
4.3
|
3.52
|
6.7
|
5.31
|
|
160
|
3.0
|
2.85
|
4.9
|
4.54
|
7.7
|
6.96
|
|
180
|
3.0
|
3.21
|
5.5
|
5.74
|
8.6
|
8.73
|
|
200
|
3.0
|
3.58
|
6.2
|
7.19
|
9.6
|
10.83
|
|
225
|
3.0
|
4.03
|
, 6.9
|
8.95
|
10.8
|
13.67
|
|
250
|
3.0
|
4.48
|
7.7
|
11.09
|
11.9
|
16.73
|
|
280
|
3.5
|
5.87
|
8.6
|
13.86
|
13.4
|
21.25
|
|
315
|
4.0
|
7.74
|
9.7
|
17.55
|
|
|
|
355
|
4.0
|
8.49
|
10.8
|
22.00
|
|
|
|
400
|
5.0
|
11.80
|
12.2
|
28.00
|
|
|
长度5m+20mm
PVDF 管的安装

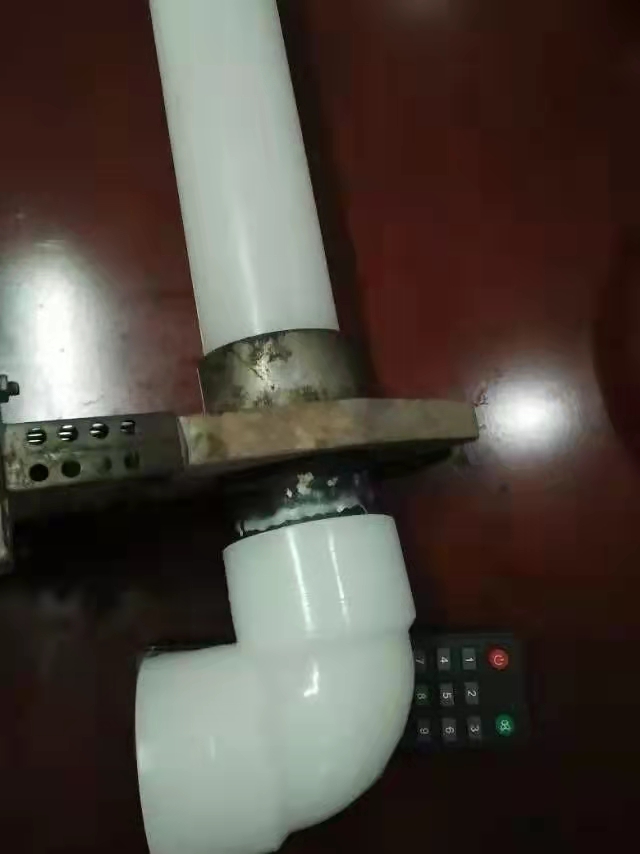

PVDF管、管件的连接方式有热熔对焊、热熔承插、承插式三种
① 按图纸制作、安装管道支吊架，现场不可避免打孔时应进行吸尘、清洁。
②鉴于 PVDF 管的线膨胩系数较大，特别是用于输送温纯水时，其伸缩量处理不可忽视；应根据直管段的长度和输送介质的温度及环境温度计算伸缩量，合理设置伸缩节和固定支点。伸缩节和支吊架的形式、位置，一般由工程设计规定。
③为不妨碍管道伸缩，接头、焊道应离开支吊架设置，离开的净距离为8cm以上。支吊架的支承方法有松动支承和固定支承两种形式，在紧固固定支承时，管子与鞍形或U形带之间应填人橡胶类材料，以免伤及管子。因其工作时的负荷及流体的流动会引起振动，需对阀门本体进行支承
PVDF管道系统的脱气和压力泄漏试验
①在施工中进行黏合连接时黏合剂气体（溶剂蒸气） 会滞留管内可能使管子产生裂纹，或使接头、阀门受损，包括阀门在内的管道系统应处于开放状态，用洁净空气或氮气吹除
②压力泄漏试验。气压试验时，压力为 0.196MPa (2. 0kg/cm’)；水压时由设计确定，试验时自系统较低点供水，试验介质为纯水（与工作介质纯度相同)，保持时间为 4h，以无渗漏为合格。在洁净、禁水区域宜采用高纯氮气，压降＜3%为合格。
